廣東金源宇電線電纜有限公司
金源宇電纜 半剛性電纜

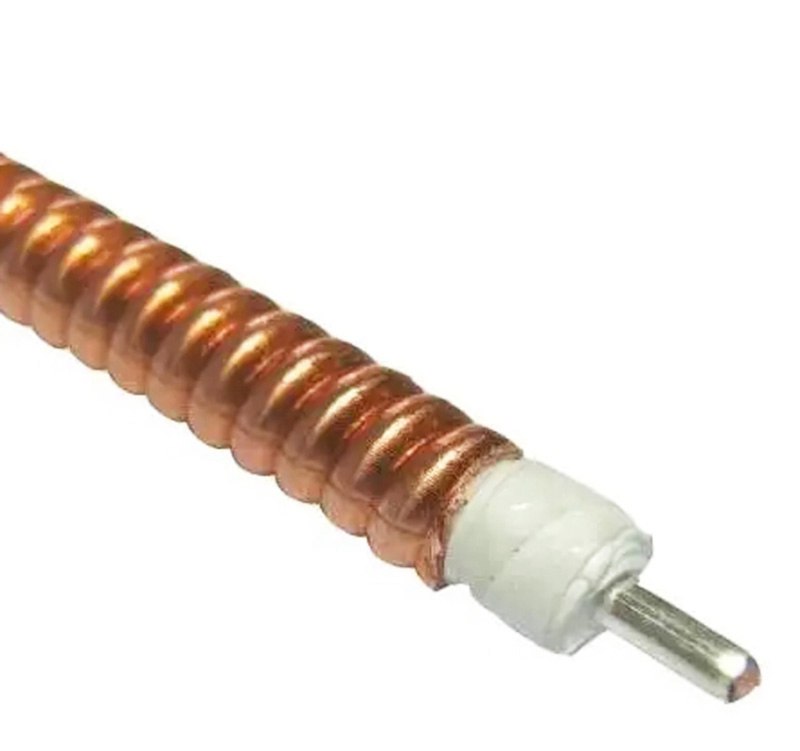

在射頻運用中，半剛性電纜依然是被廣泛運用的重要微波器材。半剛性線纜的最基本方式為由金屬管構成的同軸傳輸線。其間，金屬管一般為成型外導體的銅管，沿該銅管的中心線設有金屬絲導體。所以中心金屬絲導體由介電資料支撐，然后堅持于上述外導體的同一中心軸線上。因為其寬帶特性、牢靠的電氣功能以及相位穩定性，半剛性組件依然是工程師們的搶手挑選。
頻帶寬運用廣
一般，半剛性電纜組件可支撐65GHz以內的射頻信號傳輸，可是運用1.0mm連接器端接的電纜組件可完成高達110GHz的高頻運用。半剛性同軸電纜尺度各異，其直徑規模從0.020英寸至0.250英寸不等。在羅森伯格的產品中，0.141英寸、0.085英寸、0.047英寸電纜較為盛行。運用更小型連接器的0.047英寸直徑電纜因為可支撐更高的頻率，因而正愈來愈遭到用戶的喜愛。0.141英寸直徑半剛性同軸電纜運用高頻SMA或2.92mm連接器，運用條件一般可高達27GHz。0.086英寸直徑半剛性同軸電纜盡管也常與SMA連接器聯用，可是當其由1.85mm連接器端接時，作業頻率最高可達65GHz。
可成形并堅持形狀
半剛性同軸電纜是一種既具有足以堅持其形狀的剛性，又具有足以可手藝曲折的電纜。關于半剛性電纜而言，為了能剛好嵌入所規劃的體系中，其常常需求被準確塑形成各種形狀。將半剛性電纜塑形成所需的形狀是一項頗具危險的作業。為了避免對外管壁形成危害，應運用專用工具對電纜進行曲折或塑形。此外，此類電纜一旦被塑形成特定形狀后，要想再次改動其形狀極為困難。這是因為，形狀改變常導致外導體損壞，然后使外壁中生成細紋，終究影響電纜組件的電氣功能。因而，盡管由鋁和軟銅制成的此類同軸電纜易于塑形和手藝曲折，可是為了將電纜危害危險降至最小，依然引薦運用專用工具進行此類操作。
相位穩定性
因為半剛性同軸電纜運用高質量資料制成，因而與選用線織造外導體的柔性同軸電纜比較，其具有極高的電氣穩定性。金屬及介電資料特性會隨溫度改變而改變，因而關于許多要害體系而言，穩相電纜的運用極具重要性。此外，在需求操控相位長度的體系中，常運用相位匹配的半剛性電纜。關于裝備相控陣天線的天線體系，光通訊，半導體等測驗運用而言，特別如此。
低互調（PIM）
半剛性電纜一般由金屬資料（主要為銅）制成。中選配適宜的連接器時，此類銅管半剛性同軸電纜具有極為優秀的無源互調功能，然后使得其成為包含分布式天線體系相關設備在內的現代多頻無線通信體系的抱負挑選。跟著人們關于徹底覆蓋率的需求越來越高，分布式天線體系商場要求運用包含濾波器、功分器、放大器甚至高端測驗設備在內的更多品種低無源互調產品。因為半剛性電纜組件可以一起滿意現代無線通信體系所需的射頻功率及無源互調要求，因而其成為上述運用的首選產品。
在“測驗和計量”范疇，羅森伯格供給全面的系列產品。包含丈量校準、測驗電纜，精細轉接器、交換端口連接器體系和測驗組件。精細連接器包含RPC-N、RPC-TNC、RPC-7 、RPC-SP 、RPC-3.50 、RPC-2.92 、RPC-2.40 、RPC-1.85 和RPC-1.00 等一系列端口的連接器、轉接器和校準件；測驗組件包含開路器、短路器、負載、滑動負載、衰減器和空氣線等。
